走板式PCB分板機是相對于走刀式PCB分板機來說的，主要是運動的對象有不同，一個是通過圓刀的移動來分板，一個是通過PCB板的移動來進行分板，走板式PCB分板機通過板的移動來與分板機的圓刀進行相對運動進而把板給分開，走板式PCB分板機是采用圓刀的組合方式來進行分板，也可稱為圓刀分板機，由于圓刀的體積較少，所以走板式分板機的體積也相對于走刀式分板機，鍘刀式分板機，沖壓分板機，銑刀式分板機等來說也是較少的。下面就介紹下東莞創威走板式PCB分板機的三種型號。
一，多刀自動走板式PCB分板機，CWVC-3S（特別擅長于分切各種長的LED鋁基板，如0.8m,1.2m,2m,4m等LED鋁基板，至今為至此型號已成功用于東莞，深圳，廣州，中山，天津，江蘇等地的多家LED行業客戶。目前配備有標準的1.2米及2.4米長平臺。在三個型號的創威走板式PCB分板機中銷量達到80％。）
多刀自動走板式PCB分板機，CWVC-3S機器特點：
1、東莞創威為了更進一步提升機器穩定性，特開發出多刀自動走板式PCB分板機，來進一步提升市場客戶對產量及品質更高的要求，能進一步提升產量，降低產品的變形量。
2、多刀自動走板式PCB分板機由三組圓刀片組成，上下兩片為一組，構成一個切割單元。分別是A、B、C、三組。整個切割過程分為三個階段，A 組刀片先切割電路板40%，接著B刀片再次從A刀片切過的槽中碾過，再次完成40% 的切割量，最后由C組刀片切割最后的20% 并修光，由于每次的切割量很小，因此切割過程中產生的應力較傳統的一次切斷方式減少了80% 以上，分割好的電路板邊緣平整光滑，板面非常平整，不扭不翹。是目前市面上唯一的走板式能保證切割后鋁板不變形的機器。
3、由于多次切割的緣故，切割過程非常平穩，大大提高了V-CUT槽的定位能力，即使V-CUT槽很淺的電路板，也不會出現V-CUT槽從導向刀跳出來的情況，避免產生不良。
4、上下圓刀可精準調節。 操作簡單，速度快捷。
5.適用于分割LED鋁基板、銅基板、發光管、燈條板、顯示板等超長基板。
多刀自動走板式PCB分板機，CWVC-3S機器規格：
分板機機器型號：CWVC-3S
最大分板長度：無限制
所分板的PCB材質:LED，鋁基板，燈條，玻纖板等
分板速度：0~400mm/s
分板厚度：0.5-3mm
使用電壓和功率：220VAC，40W
機器重量：45kg
機器尺寸：540x400x340mm
平臺尺寸：可根據客戶要求訂作

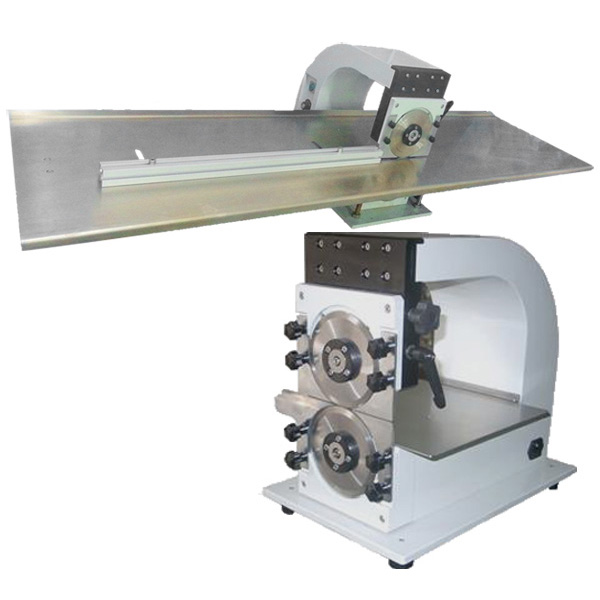

二，最經濟型走板式PCB分板機，CWVC-1S（此型號的分板機主要體現在價格的經濟上，但在長條的LED鋁基板的分板質量上是比不過CWVC-3S的，如是分超長的LED鋁基板時，建議選用CWVC-3S。但如是分玻纖板，F(xiàn)R4板等，經濟性上性價比還是較高的。）
最經濟型走板式PCB分板機，CWVC-1S
最經濟型走板式PCB分板機，CWVC-1S特點：
1、操作簡單，速度快捷，價格經濟
2、將切板時所產生的內應力降至最低而避免錫裂
3、凡有V-Cut之PCB板皆可適用于此機器
4、上下圓刀可精準調節
5、圓刀可多次翻磨再用
6、適用于分割PCB板，玻纖板，F(xiàn)R4板，LED燈條等長或短的基板（不銹鋼工作臺的長度可視要分板的長度來制作。）
最經濟型走板式PCB分板機，CWVC-1S規格：
1、分板機型號：CWVC-1S
2、最大分板長度：無限長
3、分板厚度：1.0-3.5mm
4、分板速度: 0-400mm/s （可調節）
5、使用電壓和功率：110/220VAC -60W
6、機器重量：25kg
7、機器尺寸：420X 280 X 400mm

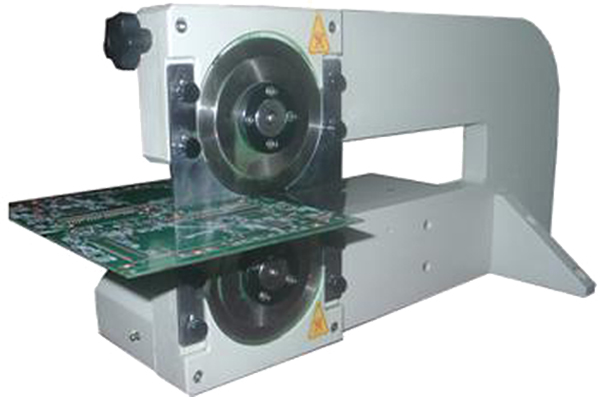

三，手推走板式PCB分板機，CWVC-1（由于結構的設計，此型號的分板機主要是分短PCB板，由于是人工的操作控制，建議在小批量生產時可選用些型號。）
手推走板式PCB分板機，CWVC-1
手推走板式PCB分板機，CWVC-1特點：
1、操作簡單，速度快捷，價格經濟。
2、下圓刀旋轉速度由馬達驅動，放置PCB與兩上下圓刀之間，便會自動定位于V-CUT溝槽，進行運送與裁切。
3、下圓刀旋轉速度可通過旋鈕來進行調節，采用手推板式的分板加工方式。
4、將切板時所產生的內應力降至最低而避免錫裂。
5、兩圓刀可多次翻磨再用。
6、適用于分割PCB板，玻纖板，F(xiàn)R4板等短基板。
手推走板式PCB分板機，CWVC-1機器規格：
1、分板機型號：CWVC-1
2、最大分板長度：330mm
3、分板速度：0-400mm/s
4、分板厚度：1.0-3.5mm
5、使用電壓和功率：220VAC -- 60W
6、機器重量：40kg
7、機器尺寸：620X 270 X 320mm
