隨著電子設備自動化的發展越來越快，自動化程度高的分板機也越來越多的被應用到電子產品制造業當中。然而就像機器人不能完全取代人類一樣，全自動分板機也同樣不可以適合所有的PCB板的分切。根據不同的電路板的規格，型狀，分切批量，工廠投入預算等來選擇適用的分板機，比如一些有V槽拼接的板材一般都會用到走刀式分板機，那么走刀式分板機的優勢有哪些呢？
走刀式分板機一般分為手動和電動兩種，主要是利用上滑軌帶動圓刀移動的原理來進行分板操作。對于預留有V槽的PCB連板，相比之走板式分板機及鍘刀分板機來說，電動走刀式分板機是效率最高的分切設備。通過PLC控制上圓刀的運動速度及行程，可以更高地提升生產效率。隨著科技水平的發展，自動走刀式分板機的設計逐漸變得人性化，有的更是加裝了光電感應裝置，當有人的手無意伸入分板區間即自行停機，有效保障了分板機操作人員的安全。
其實走刀式分板機的分板動作操作較為簡單，手動的用一只手把電路板固定在下直刀上，用另一手推動上圓刀，上圓刀走過之處，V槽的電路板便可分切開來。電動的由腳踏開關控制上圓刀的移動，行程可根據切割PCB板寬度來調節上刀走動的行程。手動的則可通過移動上邊的滑軌把手，進行分切加工。下切刀基板不動,確保基板上零件不因運動而損壞，能有效降低分板應力的產生，避免錫裂現象，尤是手動走刀式分板機，對于分切更為精密的PCB板更為重要。同時走刀式分板機的分板長度可以根據實際情況來選擇制作，標準機型有460mm,600mm,也可根據V槽拼板的長度來制作到1200mm的下直刀。
現在很多電子工業的生產過程中，常常會使用到各種各樣的板材，而不同的產品對板材的大小是具有不同的要求的。就目前而言，V槽分板機所有型號之中，選用走刀式分板機的型號是最多的。下邊就介紹下用的最多的二種型號的走刀式分板機。
一，手動式滑軌走刀式分板機，CWV-1M
手推滑軌走刀式分板方式，節能環保，能有效控制分板速度，價格經濟性強，操作便捷，可分標準460mm內的各種V槽玻纖板及鋁基板，燈條板等，尤其適用于分板批量不多時采用。
手動式滑軌走刀式分板機，CWV-1M設備特點：
1、切板過程中PCB不動，圓刀通過手動來滑移，確保基板電子元件不因移動而損壞。
2、圓刀滑移速度可手動控制，主要適用分切小批量的有V槽的PCB連板。
3、因應V槽深淺及刀具損耗，上圓刀與下直刀之間的距離可準確調整。
4、可解決零件跨越V槽來實現分板。
5、將切板時所產生的內應力降至最低而避免錫裂。
6、允許V槽與零件距離近至0.3mm。手動分板加工方式，適用于批量不大時的PCB拼板的分切。
二，自動式滑軌走刀式分板機，CWV-1A
在分V槽拼板時，是效率最高的一款pcb板V槽分板機，利用電動馬達來驅動，自動走刀設置行程進行分切PCB板，因此至今為止是廣大電子生產企業分切V槽板的首選自動分板機設備。標準配備分板機設備圓刀及直刀一次可分切460mm長的PCB板，如需更長的可訂制。選用此種型號的自動式滑軌走刀式分板機CWV-1A是分V槽連接的玻纖板，F(xiàn)R4，F(xiàn)R6板最高效率的分板機設備。
自動式滑軌走刀式分板機，CWV-1A特點：
1、切板過程中PCB不動，圓刀滑移，確保基板電子組件不因移動而塤壞。
2、四個可選擇之分板速度由控制板旋扭設定，分板行程可自由設定并有LCD顯示。
3、因應V槽深淺及刀具塤耗，上圓刀與下直刀之間的距離可準確調整。
4、可解決零件跨越V槽來實現分板。
5、將切板時所產生的內應力降至最低而避免錫裂。
6、安裝防切手指電子眼保護裝置，避免人為不當時的傷害。
7、以直線式滾動性壓迫性切斷V槽各式PCB板，徹底防范焊點的損傷和斷裂。
8、根據客戶生產效率情況，可依要求加裝輸送帶。

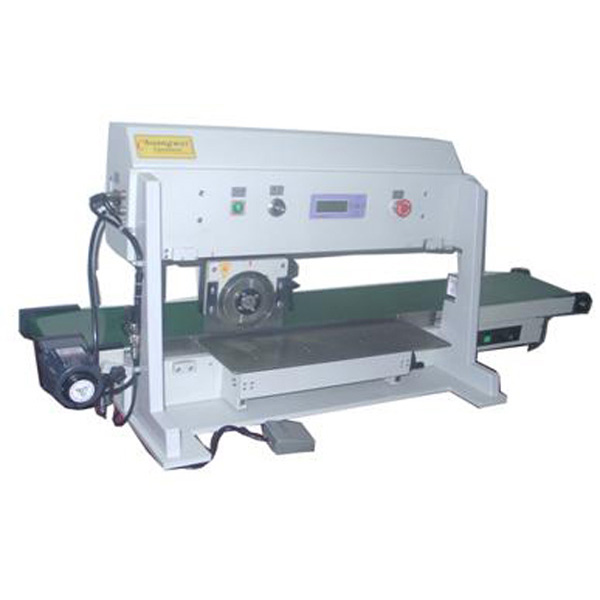

除此之外，如需要在線上進行分板作業的，可以選用加裝輸送帶自動式滑軌走刀式分板機，CWV-2A，通過輸送帶的送料，減少搬運及存儲的時間，能直接進行線上作業。
總的來說，在分切帶有V槽的PCB中，自動式滑軌走刀式分板機CWV-1A可以說是效率最高的一款V槽分板機設備，因此多年來，自動式滑軌走刀式分板機CWV-1A可以說是創威分板機設備銷量之冠，因此自動式滑軌走刀式分板機CWV-1A可以說是分切帶V槽的PCB板的首選之機型。尤其是對于帶V槽的FR4或是玻纖板，較薄的LED鋁基亦可，如是較厚的帶V槽的鋁基板或是金屬基板可選用創威的氣動式鍘刀分板機，想要更多分板機情況可咨詢創威客服人員，創威將盡力回復好各種分板的相關問題。
